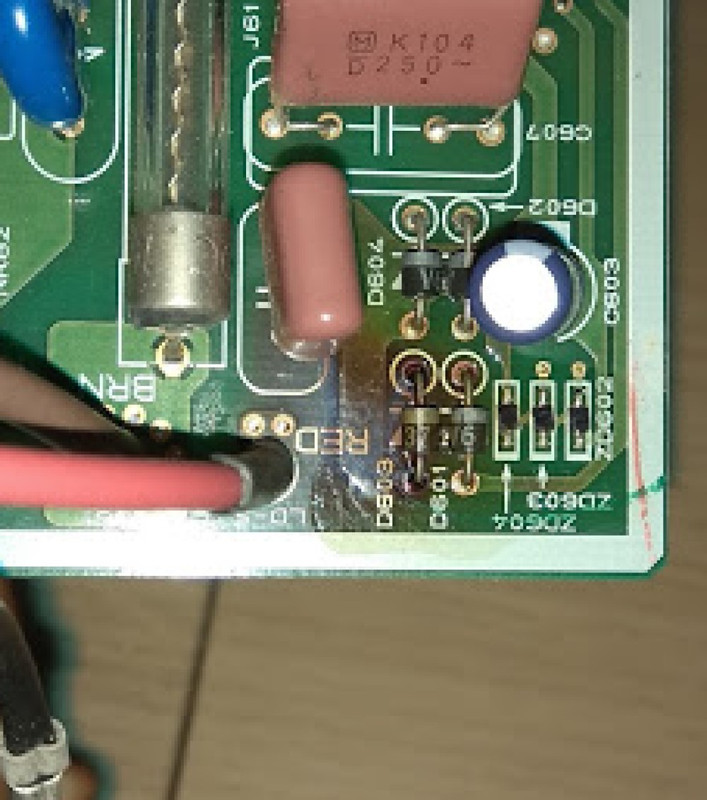

Bubi Posted November 20, 2020 Share Posted November 20, 2020 Imam par pitanja, prvenstveno za @Kic-a jer sam vidio da se zabavlja s ćukicama, ali i za sve ostale koji se kuže više od mene, a to je malo više od niš... Ako netko zna ok, ako ne nema veze, google is my friend.... Uglavnom, riknula mi je klima u stanu. Pali, puše, ali kad treba početi grijati, baci grešku i blinka. Neka žica na ulazu je počupana/izgorena i uzrokovala je kratki spoj. Majstor za klime je nakon pregleda ud 7 i pol sekundi, bez grča rekao da trebam novu klimu jer je nabavka zamjenskog inverter boarda teška i neisplativa. Vjerujem, jer sam izguglao da se ova moja mitsubishijeva nedavno na nekim opskurnim webshopovima prodavala za 350€ i više ih nema. Kako sam alergičan na takve odgovore, jer i ja bi onda mogao biti majstor, isčupao sam ju van da ju pogledam i uočio što je izgorilo. Naravno se da u ovoj mojoj vukojebini nitko nebavi ičim osim rentanjem maminih apartmana, pa niti ne vrše takve popravke (eventualno za tv). Igrom slučaja sam saznao da se ove izgorene komponente zovu otpornici. Google mi je pomogao da saznam kako ih ima na milijarde i da je jako bitno koji je otpor u igri, a on se izračunava preko nekih tablicama. Na slikama se ne vidi, ali na njima (R601A i R601B) se nazire broj 113, što bi moglo biti (ako nisam zajebao) 11 kOhma. donja strana gdje se vidi pržiona (R601A i R601B) gornja strana, ne znam je li potrbno zamijeniti i ove kurčiće (još im ne znam ime D601, D602, D603 i D604) pitanja: 1. jesam li u pravu, ako nisam neka me netko ispravi, 2. gdje bi ih mogao nabaviti i 3. mogu li ih polemiti kao što lemim druge pizdarije po kući ili trebam obratiti pažnju na nešto posebno? Skoro-skoro sam se u potpunosti već pomirio da kupiujem neki jebeni vivax jer trenutno nemam love za neke ozbiljnije uređaje, tako da mi ovo ispada više kao igra i da ispadnem faca pred ženom ?, pa ako sjebem sve nema veze, ali bio bi presretan kada bi proradila. Hvala unaprijed ? Link to comment Share on other sites More sharing options...
Fronius Posted November 20, 2020 Share Posted November 20, 2020 Ovak na prvu ovo mi ne izgleda kao inverter PCB...E, sad, tebi je spržen naponski dio, znači da se nešto desilo, samo od sebe nije. Daj bolju sliku pločice i model klime, mogu ti vjerojatno nabaviti elektroniku, sigurno je jeftinija od nove klime... U slučaju da ti nije kompresor crko, onda nema smisla popravak.Jel pločica na unutarnjoj ili vanjskoj jedinici? Poslano sa mog VOG-L29 koristeći Tapatalk Link to comment Share on other sites More sharing options...

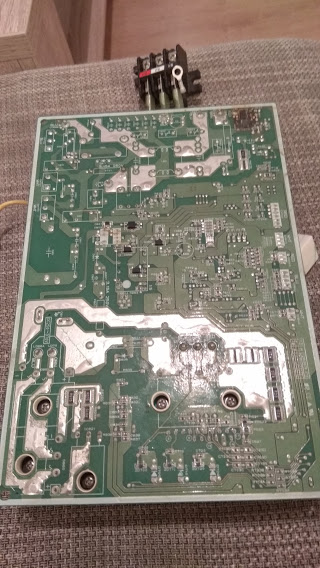

Bubi Posted November 20, 2020 Author Share Posted November 20, 2020 radi se o vanjskoj jedinici, mitsubishi MUZ-HJ25VA, po ovom je šifra ploče E12 J98 451 evo još par slika: i tu je još neka šifra Link to comment Share on other sites More sharing options...
Fronius Posted November 20, 2020 Share Posted November 20, 2020 Provjerim u ponedjeljak...U načelu PCB nije popravljiv, obično su višeslojni, a i od strujnog udara najebu i čipovi... Poslano sa mog VOG-L29 koristeći Tapatalk 1 Link to comment Share on other sites More sharing options...
Bubi Posted November 20, 2020 Author Share Posted November 20, 2020 a jebemti, ima 3 osigurača, svi čitavi i onda ploča za bacit...nevjerojatno Link to comment Share on other sites More sharing options...
cyberphere Posted November 20, 2020 Share Posted November 20, 2020 Tebi su izgorili otpornici i diode, trebalo bi očistiti garež sa pločice pa vidjeti u kakvom je stanju ali sudeći po izgledu pločice tko zna šta je sve još povuklo sa sobom. 1 Link to comment Share on other sites More sharing options...
Fronius Posted November 20, 2020 Share Posted November 20, 2020 A mislim, možeš se poigrati s tim, al obično nema koristi.Većina elektroničkih komponenti radi na 12-16V DC. 220V AC ih sjebe. Poslano sa mog VOG-L29 koristeći Tapatalk Link to comment Share on other sites More sharing options...

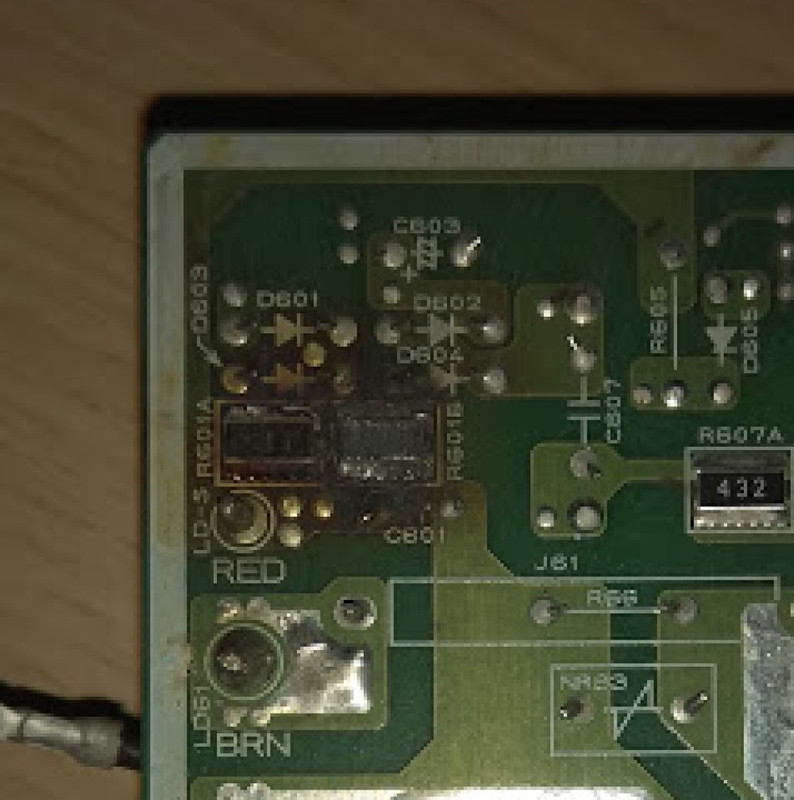

Kic Posted November 20, 2020 Share Posted November 20, 2020 Kak ti je već ekipa napisala, ovakvu paljevinu obicno izazove kvar negdje drugdje i upitno je stanje PCBa. To ić troubleshootat bez el. sheme nema smisla, ovdje u service manualu ima nešto sitno: https://library.mitsubishielectric.co.uk/pdf/download_full/44 ali nedovoljno. Ove oznake R601A, D601 su ti smo interni nazivi/referenca u shemi, trebas bas sa komponente pročitati model. Oznaka R113 oznacava 11kOhm, ali prije bi reko da se radi o 103 (10K): https://lcsc.com/product-detail/Resistor-Networks-Arrays_Ever-Ohms-Tech-CRA064RJ10KE04_C183863.html To bi trebao biti 1206 "wide" tip (ili 1206x4) ako dobro vidim. D60x su ti diode. Izgleda u nekom diodnom mostu (Graetzov spoj - pretvara AC u DC). Ako kažeš da je pokidana neka žica možda je to jedini uzrok kvara pa zamjena tog otpornika riješi problem. Obično je to neka sitna lova tak da i ako ne pomogne nisi previše spušio. Link to comment Share on other sites More sharing options...
Bubi Posted November 20, 2020 Author Share Posted November 20, 2020 (edited) 37 minutes ago, Kic said: Ove oznake R601A, D601 su ti smo interni nazivi/referenca u shemi, trebas bas sa komponente pročitati model. Oznaka R113 oznacava 11kOhm, ali prije bi reko da se radi o 103 (10K): https://lcsc.com/product-detail/Resistor-Networks-Arrays_Ever-Ohms-Tech-CRA064RJ10KE04_C183863.html To bi trebao biti 1206 "wide" tip (ili 1206x4) ako dobro vidim. hvala. na njemu 100% piše 113, kako da budem siguran da je 10 umjesto 11 kOhma, kao što oznaka sugerira? Edited November 20, 2020 by Bubi Link to comment Share on other sites More sharing options...
Kic Posted November 20, 2020 Share Posted November 20, 2020 11kOhm nije standardna i često korištena vrijednost. Najbolje bi naravno bilo izmjeriti multimetorm, ali pošto je spaljen ništ od toga. Postoje standardi za oznake SMD otpornika, ako si siguran da je 113 onda je 11KOhm: http://kiloohm.info/smd3-resistor/113 https://www.electronics-notes.com/articles/electronic_components/resistors/smt-smd-resistor-codes-markings.php 11K ćeš teško pronaći u ovoj varijanti ali teoretski bio kakav 11K otpor će radit. 10k +1k spojeni u seriji ili 2x22k u paraleli će odradit stvar. 1 Link to comment Share on other sites More sharing options...
Bubi Posted November 21, 2020 Author Share Posted November 21, 2020 (edited) puno hvala! znači da rezimiramo, taj klinac se zove SMD otpornik od 11kOhma, odnosno ovi bi bili ok? http://www.tevetron.hr/hr/proizvod/otpornici-otpornici-smd-otpornici-0-1w/smd-11k-0-1w-0603-microtech/21998 Edited November 21, 2020 by Bubi Link to comment Share on other sites More sharing options...
Kic Posted November 21, 2020 Share Posted November 21, 2020 (edited) "SMD Resistor Array" ovaj sa tvog linka je premalen (dimenzijski i Wattažom). Najbolje da uzmes uzorak sa sobom i pitas u http://www.elmatis.hr/Articles.aspx i http://www.tevetron.hr/hr/ Nije važno da je baš taj tip/oblik. Važno je da je to taj otpor i da može potjerati više od 1/4W (što je obično snaga od 1206 veličine što bi trebo bit ovaj spaljeni) https://eu.mouser.com/Passive-Components/Resistors/Resistor-Networks-Arrays/_/N-e89l?P=1yzvlkuZ1yyl7g7 Edited November 21, 2020 by Kic 1 Link to comment Share on other sites More sharing options...
